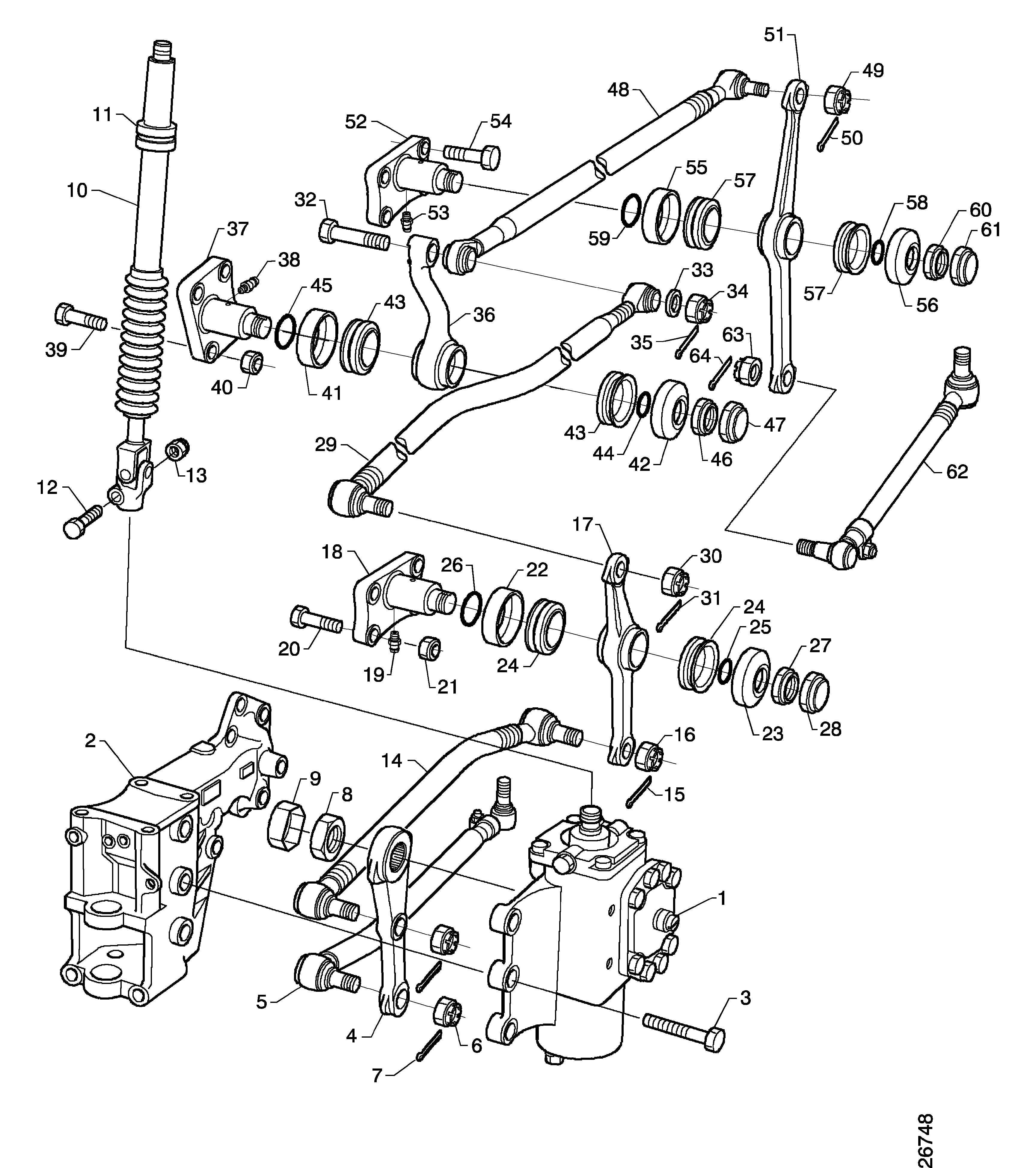

1 |
2260721 |

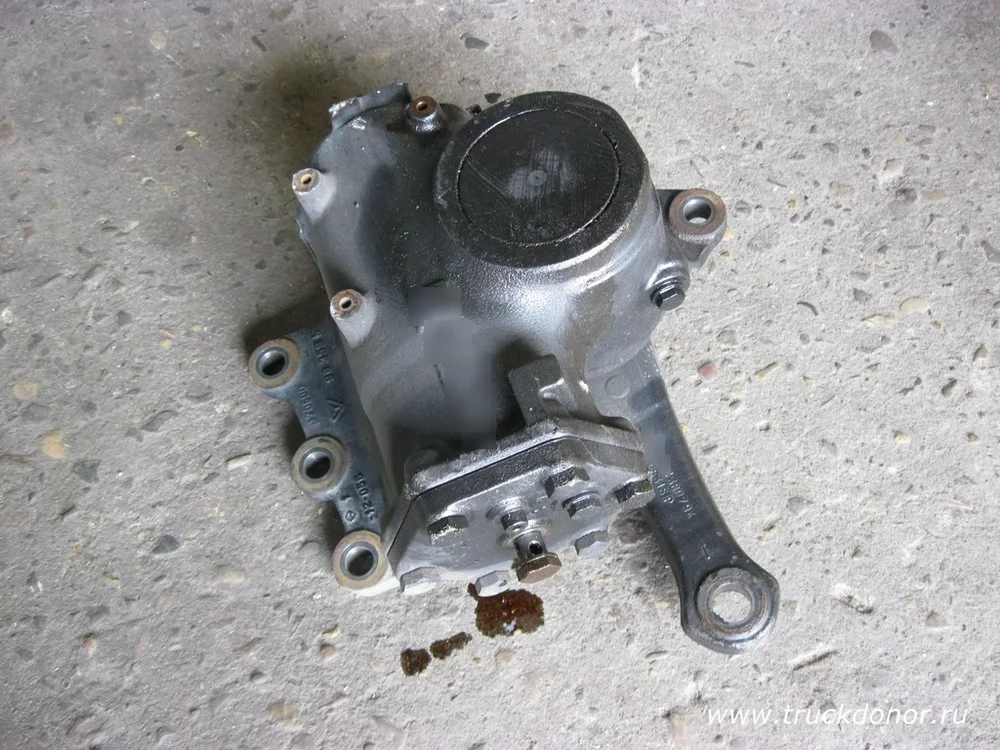

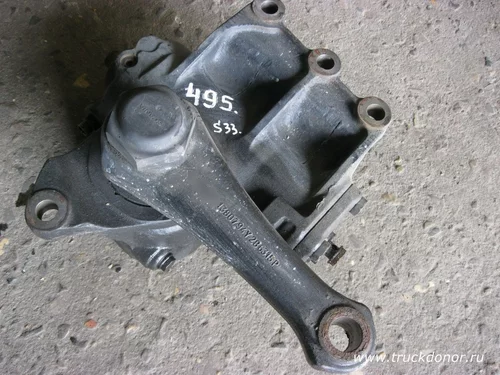

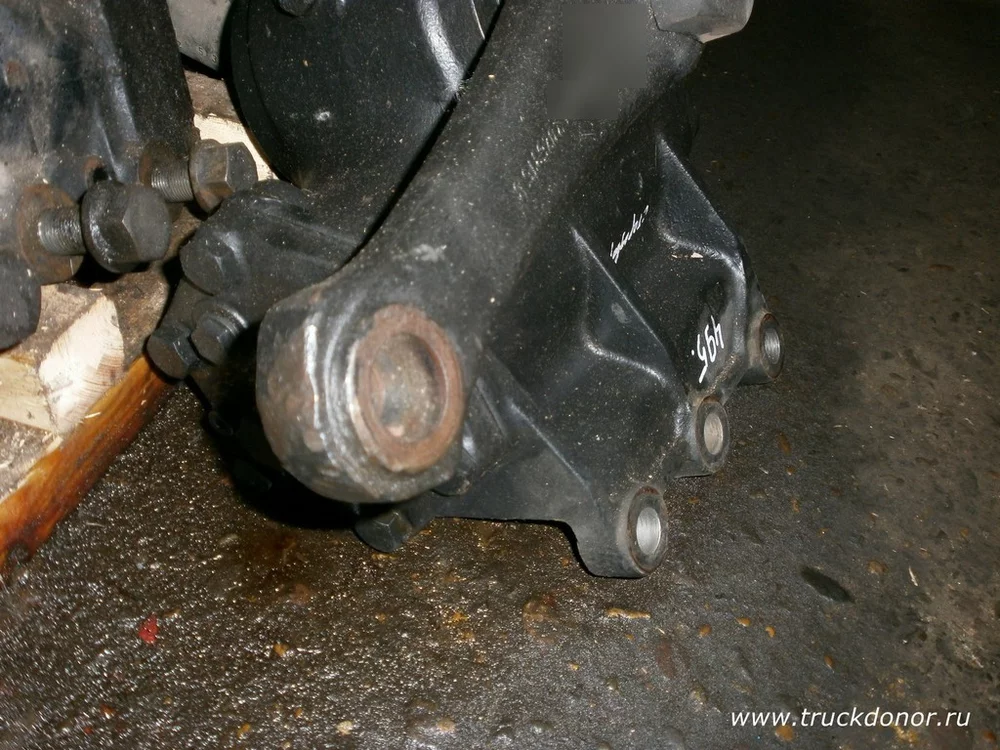

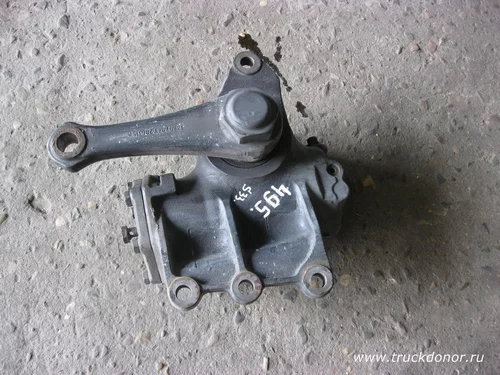

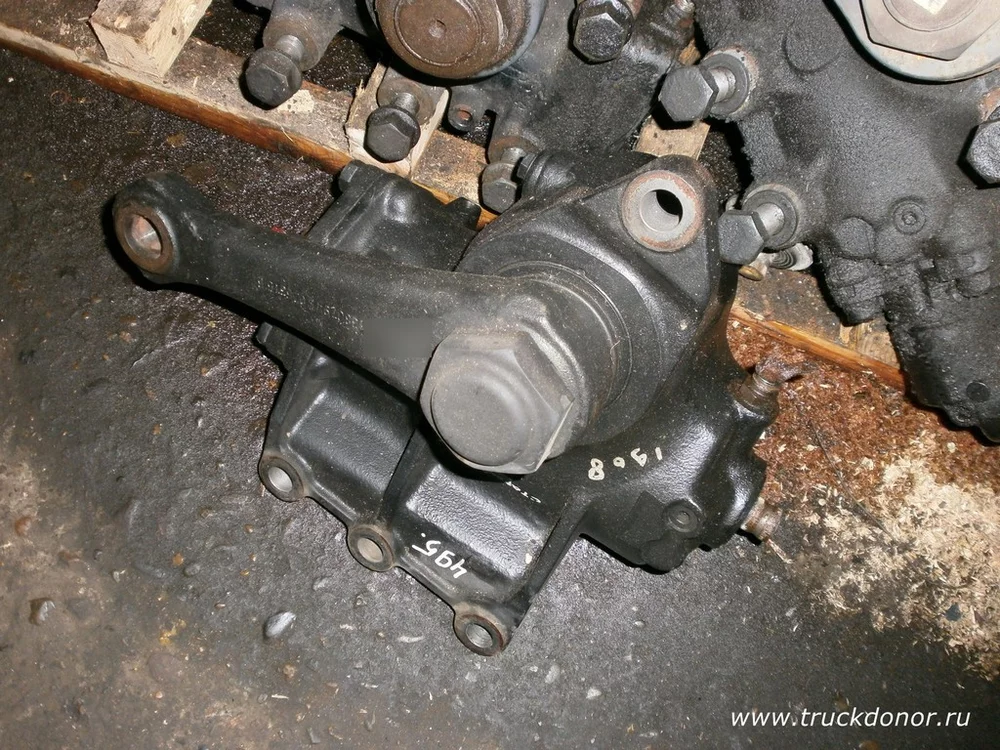

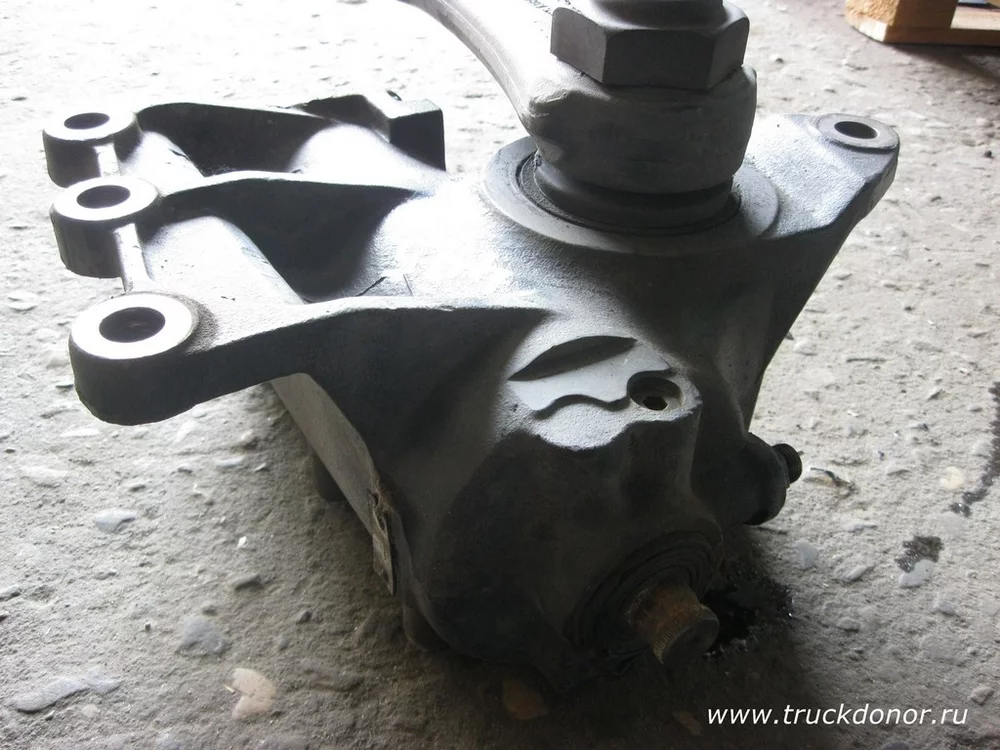

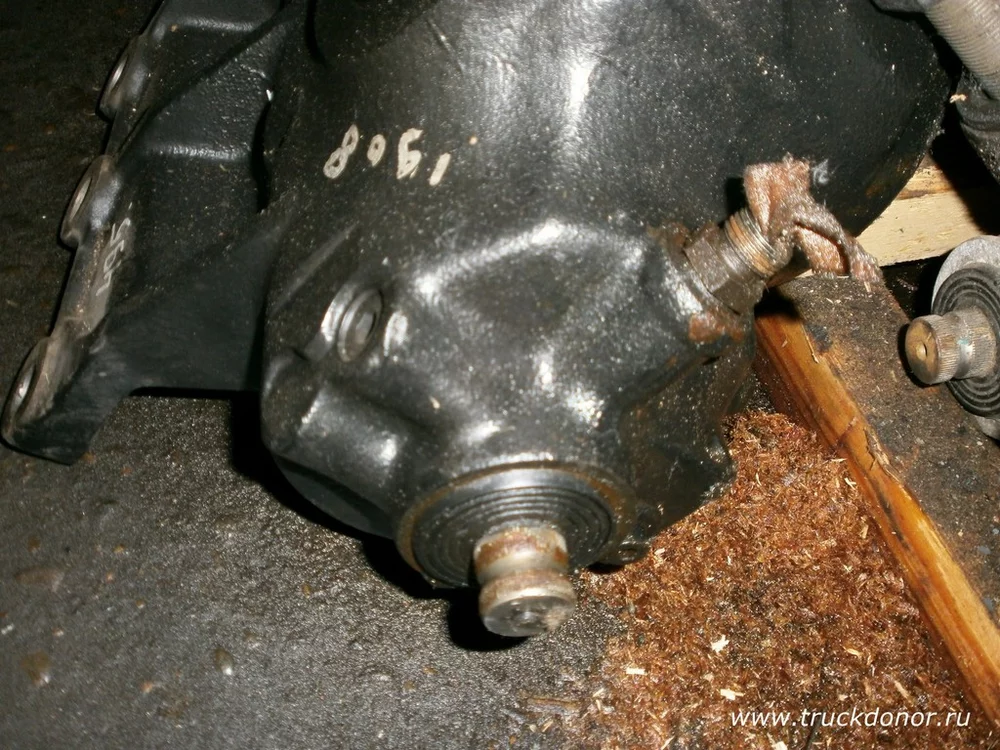

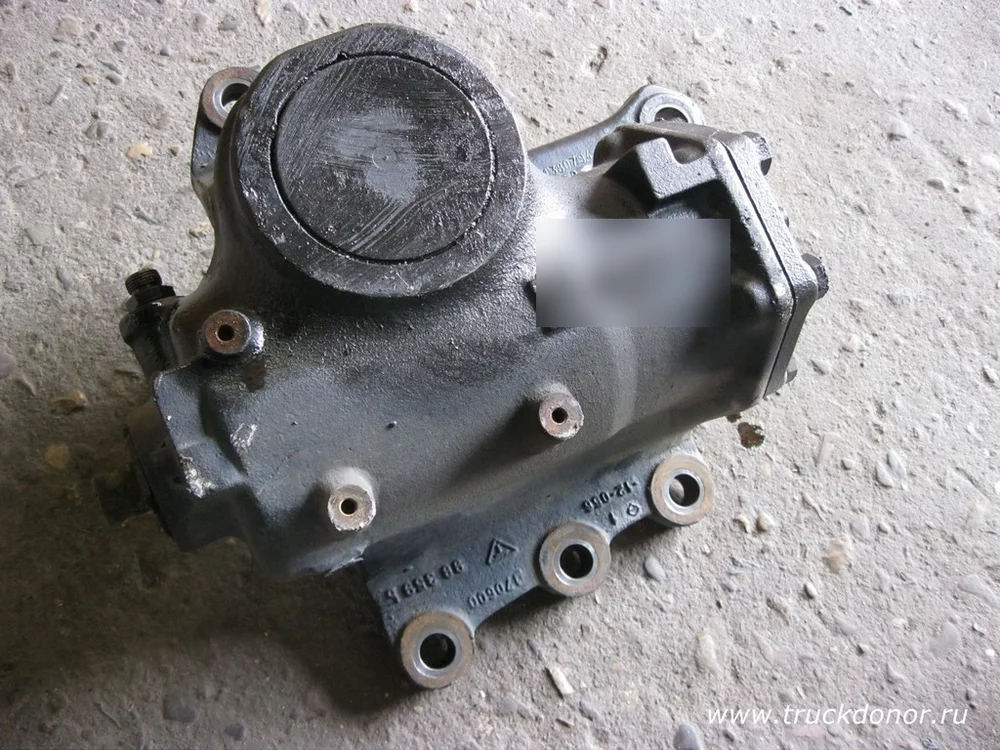

Рулевой усилитель |
|
573180 |
Рулевой усилитель |
|
|
|
2 |
|
Кронштейн |
3 |
815941 |
Винт M20x60 |
|
|
|
4 |
1847313 |
Сошка |
5 |
1912757 |
Продольная рулевая тяга L=1059 mm |
|
1387434 |
Крышка гайки |
6 |
157837 |
Гайка M24x1,5 |
7 |
805467 |
Шплинт 5x45 |
8 |
|
Гайка |
9 |
1387432 |
Защитный колпачок |
|
|
|
10 |
1541653 |
Рулевая колонка assy L=775-1220 mm |
10 |
1540425 |
Рулевая колонка assy L=586-950 mm |
11 |
1478334 |
Втулка подшипника |
|
|
|
12 |
815077 |
Винт M10x51 |
13 |
815147 |
Самоконтрящаяся гайка M10 |
|
|
|
14 |
1869413 |
Продольная рулевая тяга |
|
1387433 |
Крышка гайки |
15 |
805456 |
Шплинт 4x40 |
16 |
1354079 |
Гайка M20 |
17 |
1499104 |
Промежуточный рычаг |
|
1520607 |
Подшипник скольжения |
|
|
|
18 |
1375220 |
Кронштейн |
19 |
806312 |
Пресс-масленка M10x1k |
|
|
|
18 |
1403261 |
Кронштейн |
|
803428 |
Палец 5x14 |
19 |
806316 |
Пресс-масленка M10x1k |
|
|
|
18 |
1515668 |
Кронштейн |
19 |
806316 |
Пресс-масленка M10x1k |
|
803428 |
Палец 5x14 |
|
|
|
18 |
1786130 |
Кронштейн |
19 |
806316 |
Пресс-масленка M10x1k |
|
803428 |
Палец 5x14 |
|
|
|
20 |
815965 |
Болт с шестигранной головкой M14x60 |
21 |
1495298 |
Самоконтрящаяся гайка M14 |
20 |
815974 |
Болт с шестигранной головкой M16x60 |
21 |
1387576 |
Самоконтрящаяся гайка M16 |
22 |
1375224 |
Шайба |
22 |
1528185 |
Шайба |
|
801992 |
Болт с шестигранной головкой For 1528185 M6x20 |
|
802996 |
Шайба For 1528185 6,4x12x1,5 |
23 |
1375227 |
Шайба |
24 |
1345205 |
Уплотнение |
25 |
804664 |
Уплотнительное кольцо ø 29,2x3x35,2 |
26 |
804710 |
Уплотнительное кольцо ø 54,5x3x60,5 |
27 |
1345206 |
Гайка |
28 |
1387435 |
Защитный колпачок |
29 |
1788522 |
Промежуточная рулевая тяга |
|
1387434 |
Крышка гайки |
30 |
157837 |
Гайка M24x1,5 |
31 |
805467 |
Шплинт 5x45 |
32 |
1405354 |
Винт |
33 |
803010 |
Шайба 21x36x3 |
|
1405316 |
Шайба 21x60x3 |
34 |
389226 |
Гайка |
35 |
805456 |
Шплинт 4x40 |
36 |
1499106 |
Промежуточный рычаг |
|
1520607 |
Подшипник скольжения |
|
|
|
37 |
1375220 |
Кронштейн |
38 |
806312 |
Пресс-масленка M10x1k |
|
|
|
37 |
1403261 |
Кронштейн |
38 |
806316 |
Пресс-масленка M10x1k |
|
803428 |
Палец 5x14 |
|
|
|
37 |
1515668 |
Кронштейн |
38 |
806316 |
Пресс-масленка M10x1k |
|
803428 |
Палец 5x14 |
|
|
|
37 |
1786130 |
Кронштейн |
38 |
806316 |
Пресс-масленка M10x1k |
|
803428 |
Палец 5x14 |
|
|
|
39 |
815938 |
Болт с шестигранной головкой F950 M16x50 |
|
1439024 |
Болт с плотной посадкой F958 M14x70 |
|
1439023 |
Болт с плотной посадкой F950 M14x66 |
|
1439022 |
Болт с плотной посадкой F958 M14x76 |
40 |
1495298 |
Самоконтрящаяся гайка M14 |
41 |
1375224 |
Шайба |
41 |
1528185 |
Шайба |
|
801992 |
Болт с шестигранной головкой For 1528185 M6x20 |
|
802996 |
Шайба For 1528185 6,4x12x1,5 |
42 |
1375227 |
Шайба |
43 |
1345205 |
Уплотнение |
44 |
804664 |
Уплотнительное кольцо ø 29,2x3x35,2 |
45 |
804710 |
Уплотнительное кольцо ø 54,5x3x60,5 |
46 |
1345206 |
Гайка |
47 |
1387435 |
Защитный колпачок |
48 |
1765375 |
Промежуточная рулевая тяга ad 47 |
48 |
1765376 |
Промежуточная рулевая тяга ad 51 |
|
1387434 |
Крышка гайки |
49 |
157837 |
Гайка M24x1,5 |
50 |
805467 |
Шплинт 5x45 |
51 |
1499101 |
Промежуточный рычаг |
|
1520607 |
Подшипник скольжения |
|
|
|
52 |
1375220 |
Кронштейн |
53 |
806312 |
Пресс-масленка M10x1k |
|
|
|
52 |
1403261 |
Кронштейн |
53 |
806316 |
Пресс-масленка M10x1k |
|
803428 |
Палец 5x14 |
|
|
|
52 |
1515668 |
Кронштейн |
53 |
806316 |
Пресс-масленка M10x1k |
|
803428 |
Палец 5x14 |
|
|
|
52 |
1786130 |
Кронштейн |
53 |
806316 |
Пресс-масленка M10x1k |
53 |
803428 |
Палец 5x14 |
|
|
|
54 |
815938 |
Болт с шестигранной головкой M16x50 |
55 |
1375224 |
Шайба |
55 |
1528185 |
Шайба |
|
801992 |
Болт с шестигранной головкой For 1528185 M6x20 |
|
802996 |
Шайба For 1528185 6,4x12x1,5 |
56 |
1375227 |
Шайба |
57 |
1345205 |
Уплотнение |
58 |
804664 |
Уплотнительное кольцо ø 29,2x3x35,2 |
59 |
804710 |
Уплотнительное кольцо ø 54,5x3x60,5 |
60 |
1345206 |
Гайка |
61 |
1387435 |
Защитный колпачок |
62 |
1759691 |
Продольная рулевая тяга |
|
1387434 |
Крышка гайки |
63 |
157837 |
Гайка M24x1,5 |
64 |
805467 |
Шплинт 5x45 |
